PN/ModbusTCP Coupler V2 Gateway med MQTT publisher.

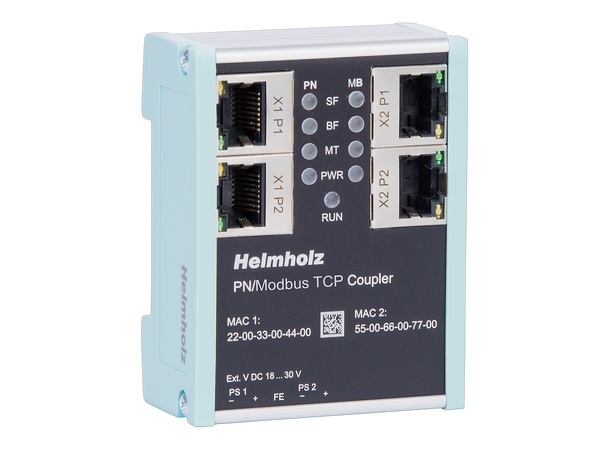

PN/ModbusTCP Coupler V2

Gateway med MQTT publisher.

Varenr: 700-159-3MB02

Med Helmholz feltbusskoplere kan du enkelt koble sammen forskjellige feltbussystemer på I/O-nivå. Dette eliminerer behovet for kompleks CPU-til-CPU-kommunikasjon. Avhengig av feltbussen skjer integrasjonen via enhetsbeskrivelsesfiler som GSD, GSDML eller EDS.

Med PN/ModbusTCP-koblingen er en enkel og ukomplisert tilkobling av et PROFINET-nettverk med et ModbusTCP-nett mulig. PN/ModbusTCP-koblingen tillater dataoverføring mellom en PROFINET-kontroller og ModbusTCP-deltakere. Inndata mottatt på en av nettverkssidene gjøres tilgjengelig som utdata på den andre nettverkssiden. EA-datautvekslingen skjer live og så raskt som mulig uten noen ekstra håndteringsmoduler.

Maksimal størrelse på de overførte dataene er 1024 byte med inn-/utdata. Det er opptil 300 spor tilgjengelig for IO-moduler, der PROFINET-dataene kan kobles til ModbusTCP-spolene, innganger og registre på hvilken som helst måte. Hele ModbusTCP-adresserommet på 65536 spoler, innganger og registre støttes.Integrasjon i PLS-ingeniørverktøyet er muliggjort av en GSDML-fil, spesiell konfigurasjonsprogramvare eller håndteringsblokker er ikke nødvendig.

I tillegg til PROFINET/ModbusTCP-kommunikasjon gir PN/ModbusTCP-kobleren også en MQTT-utgiver på begge nettverkssider. Dette betyr at verdiene som utveksles via gatewayen også kan distribueres til visualisering eller operasjonelle datainnsamlingssystemer via en MQTT broker.

Funksjoner

  • Svært kompakt design for DIN rail montering
  • Redundant strømforsyning
  • Galvanisk isolasjon av nettverkene
  • Opp til 1024 bytes med input/output data
  • 300 konfigurerbare spor for PROFINET IO data 300
  • Støtter hele Modbus TCP-adresseområdet med fri tildeling av IO-data
  • Støtter samtidig tilgang for flere Modbus TCP-klienter
  • Konfigurering kun med GSDML-fil. Ingen ytteligere programvare nødvendig
  • MQTT-publisher på begge nettverkssider (PROFINET og Modbus TCP)
  •
