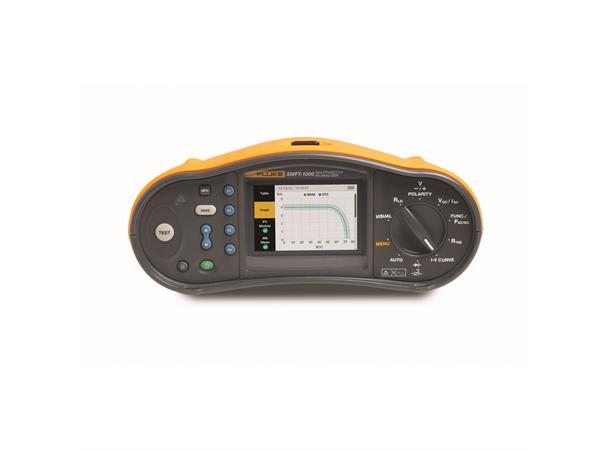

SMFT-1000 instrumentpakke for solkraft: Fluke multifunksjonell PV-tester og ytelsesanalysator, I-V-kurvetegner
Alt-i-ett-løsning for å kontrollere systemytelse og -sikkerhet i fotoelektriske anlegg og gjøre kunderapportering raskere

Test at fotoelektriske anlegg avgir optimal effekt så vel som at de fungerer trygt med den multifunksjonelle testeren Fluke SMFT-1000 med I-V-kurvevisning.  SMFT-1000 er utviklet for PV-fagfolk som installerer, kommisjonerer og vedlikeholder anlegg på 1000 V DC eller lavere. Den er en komplett løsning for testing av fotoelektriske anlegg, og overholder standardene i IEC 62446-1. Med Flukes programvare TruTest™ er det enkelt å importere, organisere og analysere måledata fra installerings- og kommisjoneringstesting av solkraftanlegg for uanstrengt rapportering, uten å måtte ha med bærbar PC.

Kritiske testeegenskaper for regelmessig inspeksjon av fotoelektriske anlegg
Komplett serie sikkerhetstester – IEC 62446-1 kategori 1:

• vernejordresistans (Rpe)
• spenning på åpen krets (Voc)
• kortslutningsstrøm (Isc)
• isolasjonsmotstand (Rins)
• polaritet

Avkastnings- og systemytelsestesting – IEC 62446-1 kategori 2:

• I-V-kurvevisning og programvareanalyse med TruTest
• innstråling, temperatur, helling, himmelretning

Trådløs innstrålingsmåler: ingen ledninger nødvendig
Du trenger innstrålings- og temperaturdata i sanntid for å ta nøyaktige I-V-kurvemålinger. Den medfølgende innstrålingsmåleren IRR2-BT kobles trådløst til SMFT-1000 for å overføre data i sanntid. Dette gir I-V-kurvemålinger som er så nøyaktige det er mulig å få dem. Hvis den trådløse forbindelsen av en eller annen grunn brytes, vil IRR2-BT fortsette å registrere data i inntil 17 timer, som senere kan sammenlignes med tester utført med SMFT-1000.

Det er upraktisk omkonfigurere testledningene for hver test som gjøres. Med Flukes system «Keep the Leads», går det bort mindre tid på oppsetting, og det skjer færre brukerfeil ved testing av fotoelektriske anlegg. Nå får du testet mer på kortere tid i felten.

Fargeskjerm med integrert grensesnitt, instruksjoner på skjermen for enkel gjennomgang av tester
Sett SMFT-1000 i autotestmodus for å kjøre en sekvens av forskjellige testkombinasjoner automatisk:

• med eller uten isolasjonstest
• IEC 62446-1-testing for kategori 1 eller kategori 1 og 2
• IEC 62446-1-testing for verneklasse I eller II

I-V-kurveresultater på stedet: Sammenlign produsentens I-V-kurvedata med målte data umiddelbart
Når du leser av en I-V-kurve i felten, viser SMFT-1000 kurven samtidig som den laster inn testdataene, mot modulspesifikasjonene som er definert av produsenten. Dette gjør det enkelt å bekrefte målinger umiddelbart, uten å bruke bærbar PC eller nettbrett. Kjør I-V-kurvetesten på nye installasjoner for å bekrefte at de fungerer i henhold til anleggsspesifikasjonene eller for å teste om eksisterende moduler eller strenger fungerer i henhold til forventede ytelsesnivåer.

Registrer visuelle inspeksjoner og administrer data med TruTest™ solkraft-programvare
For å overholde IEC-forskriftene for visuell inspeksjon av fotoelektriske anlegg, har SMFT-1000 en praktisk innstilling for å lagre observasjoner direkte i minnet. Senere kan informasjonen lastes ned til TruTest™ og integreres i prosjektrapporten.

TruTest™ gjør det mulig å forvalte solkraftutstyr, lagre data og generere rapporter i én plattform. Enten du analyserer panelers virkningsgrad ved hjelp av I-V-kurver, eller sikkerhetstester anlegget med testregime kategori 1 i samsvar med IEC 62446-1, er skikkelig dataadministrasjon avgjørende for å kunne gi kundene lettfattelige rapporter. Med TruTest™ programvare kan du raskt og enkelt importere måleresultater rett fra den multifunksjonelle solkrafttesteren til datamaskinen, organisere og analysere dataene, sammenligne data for enkeltutstyr med tidligere måleresultater som er importert, og levere en omfattende, visuell rapport til kunden.

• Det er enkelt å administre måledata fra installerings- og kommisjoneringstesting av solkraftanlegg.
• Lag inspeksjonsrutiner og opprett rapporter raskt og i henhold til IEC 62446-1 og andre direktiver.
• I-V-kurveanalyse viser lettfattelige skisser av godkjent/ikke-godkjent; se endringer av I-V-kurver i løpet av flere befaringer.
• Sammenlign anleggsdata med tidligere anleggsdata for å se endringer over tid.
• Last ned en gratis 60-dagers demoversjon av TruTest™. Kjøp en programvarenøkkel for å låse opp Lite- eller Advanced-versjonen.

Se også https://www.youtube.com/watch?v=yWmoDidYZ8Q

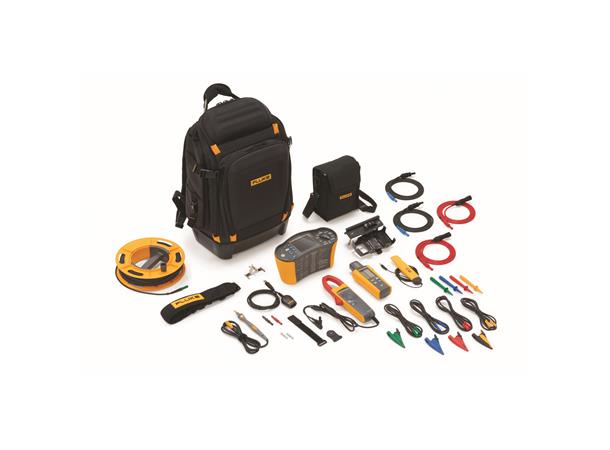

What's in the box:

• Fluke SMFT-1000-BP profesjonell verktøyryggsekk
• SMFT-1000 multifunksjonell PV-analysator
  1. bærestropp
  2. sikringspakke
  3. adapterkabel IRDA optisk-til-USB
  4. kompenseringsadapter

• IRR2-BT proff trådløs solinnstrålingsmåler
  1. 80PR-IRR ekstern temperaturprobe
  2. monteringsbrakett for solcellepanel
  3. veske

• i100 AC/DC-strømtang 100 A
  1. TPAK magnetsett

• TP1000 testprobe med ekstern testknapp
• TL1000 testledningssett
• TL1000-MC4 testledningssett
• TL1000/30M testledning på trommel
• koblingssett
